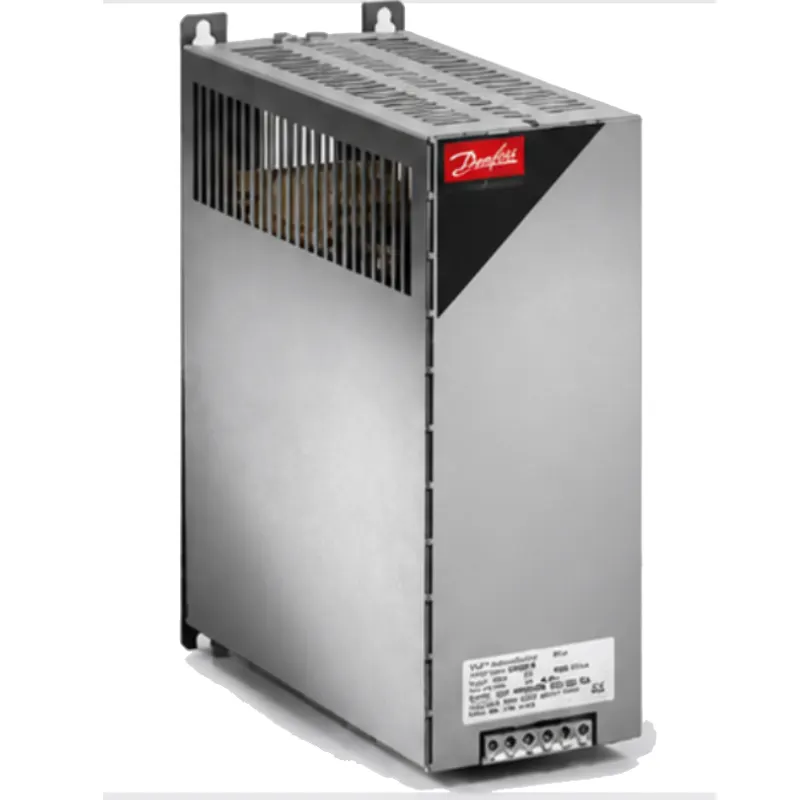

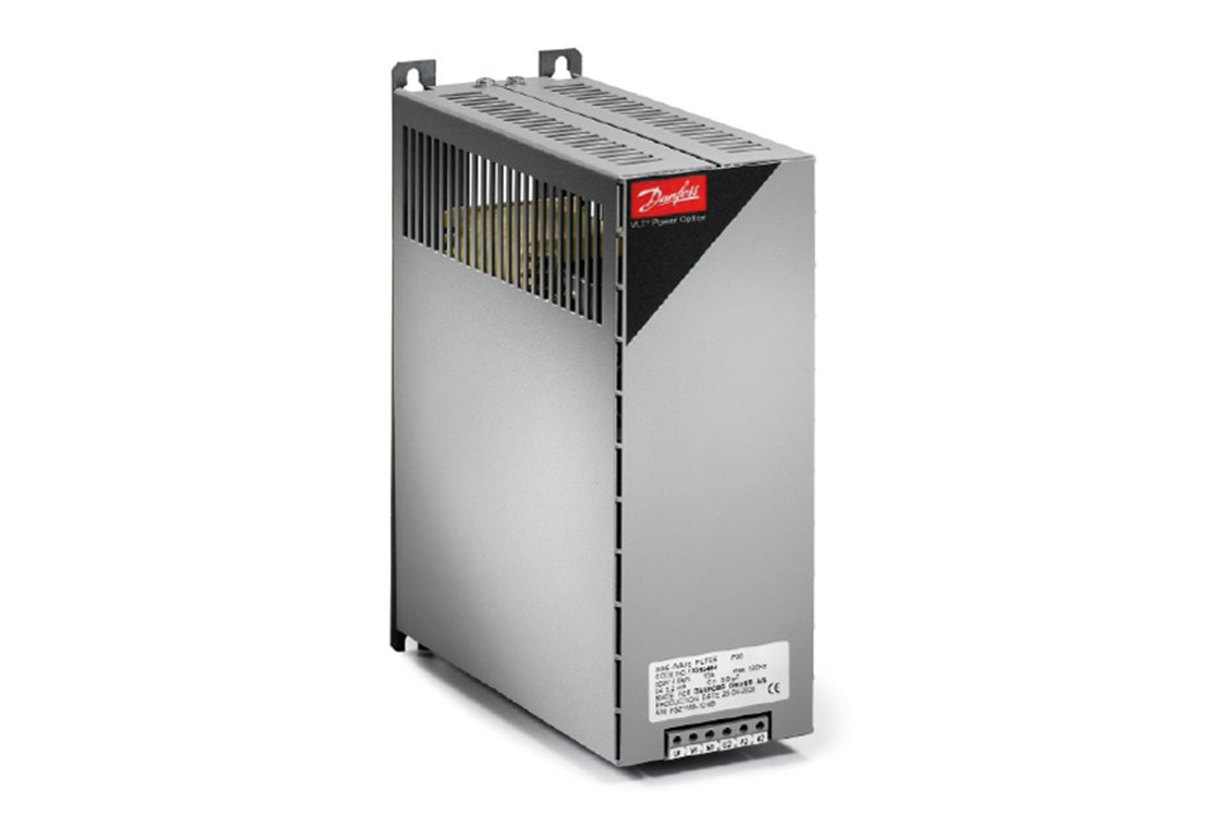

فیلتر مدل سینوسی
فیلترهای سینوسی دانفوس، فیلترهای پایینگذر قدرتمندی هستند که در خروجی اینورتر نصب میشوند. این تجهیزات با خنثی کردن فرکانس سوئیچینگ، ولتاژ خروجی را به یک موج سینوسی کامل و صاف تبدیل میکنند که نتیجه آن افزایش چشمگیر طول عمر موتور و جلوگیری از خرابیهای پرهزینه است.
✨ مزایا و ویژگیهای کلیدی
- ✔️ محافظت کامل: کاهش فشارهای مخرب بر عایق سیمپیچ و حذف پارازیت.
- ✔️ طول عمر بیشتر: جلوگیری از نوسانات و آسیب به بلبرینگها.
- ✔️ کاهش نویز: مهار امواج الکترومغناطیسی (حتی کابلهای بدون شیلد).
- ✔️ سازگاری: هماهنگ با Flux و VVC+ و قابلیت موازیسازی.
🎯 ایدهآل برای کاربریهای:
- ✅ سیستمهایی با کابلکشی طولانی بین درایو و موتور.
- ✅ دستگاههای نیازمند ترمزگیریهای مکرر.
- ✅ پروژههایی که از موتورهای قدیمی استفاده میکنند.
🤝 سازگاری با سری FC دانفوس
- 🔹 مدل Automation (سری FC302)
- 🔹 مدل AQUA (سری FC202)
- 🔹 مدل HVAC (سری FC102)
⚙️ مشخصات فنی و نصب
- ⚡ ولتاژ: 200-500V (تا 1200A) / 525-690V (تا 1320A)
- 🛡️ حفاظت فیزیکی: مدلهای IP20 و IP00
- 🔧 نصب: دیواری (تا 75 آمپر) / کفی (بالای 75 آمپر)
⚠️ توجه مهم: با وجود اینکه این فیلتر به افزایش طول کابل کمک میکند، اما باعث کاهش جریان نشتی نمیشود؛ بنابراین طول کابل موتور نامحدود نخواهد بود.
توضیحات
| ویژگیها | |
|---|---|
| کاهش پیک های ولتاژی در موتور | جلوگیری از ایجاد جرقه در سیم پیچ موتور |
| کاهش ولتاژ لحظه ای ایجادشده در کابل | افزایش طول عمر موتور |
| کاهش شوک های ایجاد شده du/dt | کاهش دفعات سرویس موتور |
| کاهش تداخل امواج مغناطیسی اطراف کابل ها و تجهیزات | عملکرد بی نقص |
| کاهش نویز صوتی ایجاد شده در موتور | بی صدا کارکردن موتور |
| کاهش تلفات فرکانس های بالا در موتور | کاهش دفعات سرویس موتور |
| افزایش طول کابل از درایو به موتور | استفاده از درایو در کاربردهای خاص |
| مشخصات | |
|---|---|
| محدوده ولتاژ | سه فاز ۲۰۰ تا ۵۰۰ ولت و ۵۲۵ تا ۶۹۰ ولت |
| جریان نامی (در فرکانس ۵۰ هرتز) |
۲/۵ تا ۱۲۰۰ آمپر (برای توان های بالاتر می توان از چند فیلتر موازی استفاده نمود) |
| فرکانس موتور | صفر تا ۶۰ هرتز (بدون کاهش بازدهی) ۱۰۰ تا ۱۲۰ هرتز (تا ۱۰ آمپر) (با کاهش بازدهی) |
| دمای محیط | ۲۵- درجه تا ۴۵ درجه سانتیگراد (بدون کاهش بازدهی) |
| حداقل فرکانس سوئیچینگ | ۱/۵ تا ۵ کیلوهرتز (این مقدار بستگی به نوع فیلتر دارد) |
| حداکثر فرکانس سوئیچینگ | ۸ کیلوهرتز |
| ظرفیت اضافه بار | ۱۶۰٪ در ۶۰ ثانیه برای هر ۱۰ دقیقه یک بار |
| درجه IP | دارای IP00 و IP20 |
منحنی های جریان و ولتاژ بدون فیلتر
میزان موج صوتی اندازه گیری شده از موتور با فیلتر سینوسی و بدون فیلتر سینوسی
با فیلتر سینوسی
بدون فیلتر
منحنی های جریان و ولتاژ با فیلتر
| مقایسه فیلترهای du/dt با فیلترهای سینوسی | ||
|---|---|---|
| فیلتر du/dt | فیلترهای سینوسی | |
| تنش ناشی از عایق کاری موتور |
۱۰۰ متر کابل (شیلد دار و بدون شیلد) برحسب استاندارد IEC 60034-17 (موتورها با کاربرد عمومی) برای طول کابل ها بیش از ۱۰۰ متر خطر پالس های دو طرفه افزایش می یابد. |
بوسیله این فیلتر یک موج کاملا سینوسی برای موتور مهیا می شود که استانداردهای IEC 60034-17 و NEMA.Mg1 را برای موتورهای معمولی باطول کابل حداکثر ۵۰۰ متر تأمین میکند (۱۰۰۰ متر برای درایوهای با فریم سایز D و بالاتر) |
| عملکرد EMC | حذف جریان های حلقه ای در کابل موتور، عدم تغییر کلاس طبقه بندی انتشار امواج و ممانعت از افزایش طول کابل (به اندازه ای که تعیین شده) برای درایو هایی که دارای فیلتر RFI داخلی هستند. | حذف جریان های حلقه ای در کابل موتور، عدم تغییر کلاس طبقه بندی انتشار امواج و ممانعت از افزایش طول کابل (به اندازه ای که تعیین شده) برای درایو هایی که دارای فیلتر RFI داخلی هستند. |
| حداکثر طول کابل موتور |
۱۰۰ تا ۱۵۰ متر ۱۰۰ متر شیلددار (با تضمین عملکرد EMC) ۱۵۰ متر بدون شیلد (بدون تضمین عملکرد EMC) |
• با تضمین عملکرد EMC : ۱۵۰ متر (شیلددار) و ۳۰۰ متر (بدون شیلد) • بدون تضمین عملکرد EMC : تا ۵۰۰ متر (۱۰۰۰ متر برای درایوهای با فریم سایز D و بالاتر) |
| نویز صوتی موتور | تأثیری در حذف نویز صوتی موتور ندارد. | نویز صوتی ایجاد شده توسط موتور را از بین می برد. |
