فیلتر مدل هارمونیک

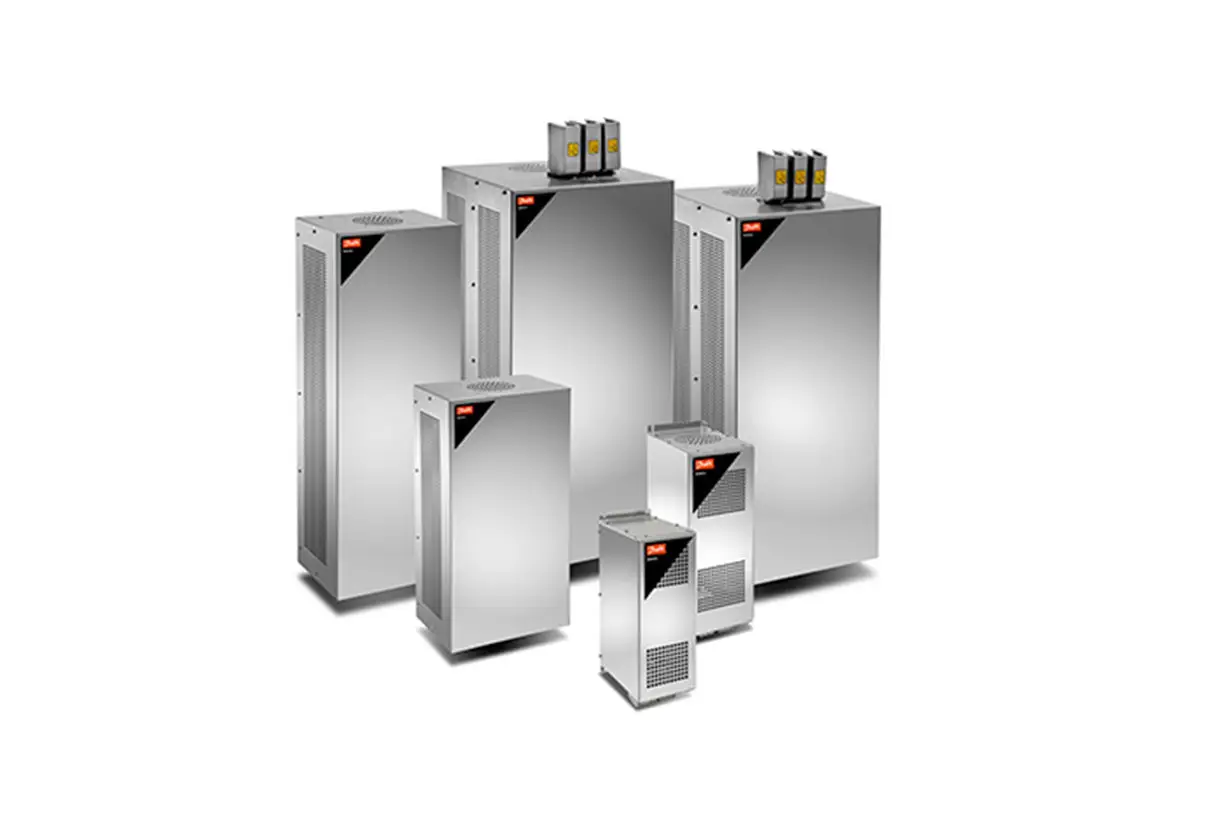

مدل های AHF005 و AHF010 دو مدل از فیلتر های هارمونیک پیشرفته ساخت دانفوس هستند که از نظر تکنولوژی طراحی و ساخت به هیچ وجه قابل مقایسه با فیلتر های قدیمی کاهش هارمونیک نمی باشند. فیلترهای هارمونیک دانفوس فقط برای اینورترهای دانفوس ساخته شده اند.
با اتصال فیلتر هارمونیک در ورودی اینورتر، اغتشاشات هارمونیک جریانی ایجاد شده، پس زده شده و به یک مقدار حداقلی کاهش مییابد.
فیلترهای هارمونیک دانفوس، بخصوص در سایزهای کوچک، باعث افزایش قیمت میگردد، اما راه حل موثری برای حذف اغتشاشات هارمونیک است.
💻 نرم افزار محاسبه هارمونیک ها (MCT31) :
نرم افزار MCT31 که قابل نصب بر روی رایانه می باشد، راه حل مناسبی جهت محاسبه و کاهش هارمونیک ها ارائه می دهد. به وسیله این نرم افزار به راحتی می توان هارمونیک های درایو را که به عواملی از قبیل ترانسفورماتور، سایز و طول کابل، بار خروجی و … بستگی دارد را محاسبه و با قرار دادن فیلتر هامونیک مناسب، مقدار آن را کاهش داد.
- ۳۰۰ تا ۴۱۵ ولت AC (فرکانس ۵۰ و ۶۰ هرتز)
- ۴۴۰ تا ۴۸۰ ولت AC (فرکانس ۶۰ هرتز)
- ۵۰۰ تا ۵۲۵ ولت AC (فرکانس ۵۰ هرتز)
- ۶۹۰ ولت AC (فرکانس ۵۰ هرتز)
- ۱۰ آمپر تا ۳۹۰ آمپر
- برای اینورتر با توان های بالاتر میتوان دو یا چند فیلتر هارمونیک را موازی نمود.
- همچنین می توان یک فیلتر هارمونیک را برای چند اینورتر استفاده نمود بشرط آنکه جمع جریان اینورترها کوچک یا مساوی جریان فیلتر باشد.
توضیحات
| ویژگیها | |
|---|---|
| کاربر پسند | |
| محفظه کوچک و فشرده | کاهش فضای نصب در تابلو |
| استفاده از یک فیلتر برای چندین درایو | کاهش هزینه ها |
| مطابق با استاندارد IEEE519-1992, Stage 1 EN 61000-3-12 | قابل نصب و استفاده در محیط های آلوده |
| نصب و راه اندازی سریع | بدون نیاز به تنظیمات |
| عدم نیاز به تعمیر و نگهداری روزانه | بی نیاز به هزینه اضافی |
| کاهش موثر هارمونیک ها | |
| مدل AHF005، در حالت صددرصدی بار، هارمونیک های جریانی را تا زیر ۵% کاهش می دهد (THiD < ۵%) | کاهش بار روی ترانسفورماتور |
| مدل AHF010، در حالت صددرصدی بار، هارمونیک های جریانی را تا زیر ۱۰% کاهش می دهد (THiD < ۱۰%) | کاهش بار روی ترانسفورماتور |
| تلفات کم فیلتر | بازدهی بالا بیش از ۰/۹۸ |
| مشخصات | |
| دمای محیط | ۵ درجه تا ۴۰ درجه سانتیگراد (بدون نیاز به انتخاب سایز بالاتر) |
| نرخ افزایش قدرت بین دمای ۴۰ تا ۵۵ درجه سانتیگراد | ۳% به ازاء یک درجه سانتیگراد |
| ارتفاع تا ۱۰۰۰ متر (بدون انتخاب سایز بالاتر) | حداکثر تا ارتفاع ۴۰۰۰ متری (۵% افزایش قدرت به ازاء هر ۱۰۰۰ متر ارتفاع) |
| میزان رطوبت مجاز | ۵% تا ۸۵% |
| درجه آلودگی | درجه ۲ |
| ولتاژ هر خط | تلورانس ۱۰% ± |
| فرکانس | تلورانس ۵% ± |
| جریان حالت اضافه بار | ۱۶۰ % بمدت ۶۰ ثانیه |
| بازدهی | ۹۸% |
