درایو ( اینورتر) مدل VLT2800 از دانفوس – VLT2800 danfoss drives
سری VLT2800 جهت عرضه در بازار درایوهای قدرت پایین در نظر گرفته شده است. این درایو برای نصب پهلو به پهلو، بسیار کم حجم و بصورت ماژولار طراحی شده که بصورت کلی دارای ماژول قدرت و ماژول کنترل میباشد. همچنین عمده استفاده این درایو در مصارف صنعتی است.
موارد استفاده:
- پمپ سانتریفیوژ
- پمپ شناور در سایزهای کوچک
- دوزینگ پمپ
- انواع فن (سانتریفیوژ و پروانه ای)
- کمپرسور
- نوار نقاله
- اکسترودر
- انواع جمع کن
- انواع دستگاه برش
- دستگاه های بسته بندی
- میکسر
- دستگاه های ریسندگی
- چرخ لنگ
محدوده توان:
- تک فاز و سه فاز ۲۰۰ تا ۲۴۰ ولت AC: از ۰/۳۷ کیلووات تا ۳/۷ کیلووات
- سه فاز ۳۸۰ تا ۴۸۰ ولت AC: از ۰/۵۵ کیلووات تا ۱۸/۵ کیلووات
تحمل گشتاور اضافه بار:
- ۱۶۰% در یک دقیقه برای همه رنج ها
- رنج های ۲/۲ کیلووات و ۳/۷ کیلووات ورودی تکفاز ۱۱۰% برای یک دقیقه
توضیحات
| فواید |
ویژگیها قابلیت ها |
|---|---|
|
سازگاری اتوماتیک با موتور (AMT) |
| کنترل بهینه یک فرآیند کنترلی (مانند کنترل فشار، دما و ...) | کنترلر PID داخلی |
| بی نیاز بودن به تجهیزات خاص جهت تشخیص خشک کارکردن پمپ | حفاظت از خشک کارکردن پمپ |
| اعتماد پذیری بیشتر نسبت به درایو | عملکرد استارت/استوپ دقیق |
|
پیاده سازی شبکه از طریق فیلد باس |
| بیشترین کارایی - بیشترین صرفه جویی | |
| مطابق با استاندارد EMC (فایل سفارش) | فیلتر RFI داخلی |
| صرفه جویی در مصرف انرژی بخاطر خاموش کردن پمپ هنگام عدم استفاده مصرف کننده | مد Sleep |
|
تحمل دمای 50°C بدون افت بازدهی |
| کاربر پسند (User Friendly) | |
| سهولت در دسترسی به پارامتر ها | دسترسی سریع به منو ها (Quick Menu) |
| جلوگیری از ضربه های کله قوچی در پمپ ها | دارای مد Pipe Fill |
| نصب آسانتر و جای گیری کمتر در تابلو | قابلیت نصب بصورت افقی، عمودی، خوابیده و پهلو به پهلو |
| جهت هارمونیک ها (درایوهای ورودی سه فاز) | دارای DC-Coil داخلی |
- همه درایوهای سری VLT2800 دارای IP20 هستند.
- دارای برنامه داخلی کنترل حرکت تراورس جمع کن دوک نخ در صنایع ریسندگی.
| ورودی (L1, L2, L3) | |
| ولتاژ ورودی | ۲۰۰ تا ۲۴۰ ولت و ۳۸۰ تا ۵۰۰ ولت (تلورانس ۱۰٪) |
| فرکانس ورودی | ۵۰ تا ۶۰ هرتز (تلورانس ۳٪) |
| ضریب توان نزدیک به یک | بیش از ۰/۹۸ |
| تعداد قطع و وصل برق ورودی | حداکثر دوبار در دقیقه |
| خروجی (U, V, W) | |
| ولتاژ خروجی | صفر تا ۱۰۰٪ ولتاژ ورودی |
| زمان رسیدن به دور نهایی (Ramp) | ۱ تا ۳۶۰۰ ثانیه |
| فرکانس خروجی | حلقه باز: ۱ تا ۱۰۰۰ | حلقه بسته: ۰/۲ تا ۱۳۲ هرتز |
| حداکثر طول کابل خروجی تا موتور | ۷۵ متر (بدون شیلد)، ۴۰ متر (شیلددار) |
| ورودی های دیجیتال | |
| تعداد ورودی های دیجیتال | ۵ عدد (قابل برنامه ریزی) |
| منطق لاجیک | منطق مثبت PNP یا منطق منفی NPN |
| سطح ولتاژ | صفر یا ۲۴ ولت DC |
| ورودی های آنالوگ | |
| تعداد ورودی های آنالوگ | ۲ عدد (ولتاژی / جریانی) |
| سطح ولتاژ | صفر تا ۱۰ ولت (قابل تنظیم) |
| سطح جریان | صفر یا ۴ تا ۲۰ میلی آمپر (قابل تنظیم) |
| ورودی های پالس | |
| تعداد ورودی های پالس | ۱ عدد |
| سطح ولتاژ | صفر یا ۲۴ ولت DC (منطق مثبت PNP) |
| دقت پالس ورودی | ۰/۱ تا ۱۱۰ کیلوهرتز |
| * توجه: ترمینال 33 از ورودی های دیجیتال را میتوان بعنوان ورودی پالس تعریف نمود. | |
| خروجی های دیجیتال / پالس | |
| تعداد خروجی های دیجیتال / پالس | ۱ عدد (قابل برنامه ریزی) |
| خروجی های آنالوگ | |
| تعداد خروجی های آنالوگ | ۱ عدد (قابل برنامه ریزی) |
| محدوده جریان خروجی آنالوگ | صفر یا ۴ تا ۲۰ میلی آمپر (قابل تنظیم) |
| رله خروجی | |
| تعداد رله خروجی (قابل برنامه ریزی) | ۱ عدد (۲۴۰ ولت AC، ۲ آمپر) |
| شرایط محیطی | |
| متوسط دما (کارکرد ۲۴ ساعته) | ۴۰ درجه سانتیگراد |
| حداکثر دما | ۵۰ درجه سانتیگراد (تا ۴۵ درجه بدون انتخاب سایز بالاتر) |
| میزان رطوبت (حین کار) | ۵٪ تا ۹۳٪ |
| ارتفاع | ۱۰۰۰ متر (بدون انتخاب سایز بالا) |
| ارتباط فیلدباس (موجود در درایو) | |
| پورت سریال RS485 | |
توجه: در ارتفاع بیش از ۱۰۰۰ متر و یا دمای بیش از ۵۰ درجه سانتیگراد، ارتفاع و دما هر دو با هم، عامل تعیین کننده سایز درایو است.
نرم افزارها:
MCT10: از این نرم افزار برای تنظیم پارامترها و مشاهده مقادیر نمایشی هنگام نصب، راه اندازی و سرویس درایو استفاده می شود.
MCT31: از این نرم افزار جهت محاسبه هارمونیک های شبکه قدرت، هنگام بکارگیری درایو، استفاده می شود.
| Mains | Type | Frame | Power | Input Current | |
|---|---|---|---|---|---|
| PN,M (kW) | II,N,M (A) | ILN (A) | |||
| 1 x 220 - 240 V | 2803 | A | 0.37 | 2.2 | 5.9 |
| 2805 | A | 0.55 | 3.2 | 8.3 | |
| 2807 | A | 0.75 | 4.2 | 10.6 | |
| 2811 | A | 1.1 | 6.0 | 14.5 | |
| 2815 | A | 1.5 | 6.8 | 15.2 | |
| 2822* | C | 2.2 | 9.6 | 22.0 | |
| 2840* | D | 3.7 | 16.0 | 31.0 | |
| 3 x 220 - 240 V | 2803 | A | 0.37 | 2.2 | 2.9 |
| 2805 | A | 0.55 | 3.2 | 4.0 | |
| 2807 | A | 0.75 | 4.2 | 5.1 | |
| 2811 | A | 1.1 | 6.0 | 7.0 | |
| 2815 | A | 1.5 | 6.8 | 7.6 | |
| 2822 | B | 2.2 | 9.6 | 8.8 | |
| 2840 | C | 3.7 | 16.0 | 14.7 | |
| 3 x 380 - 480 V | 2805 | A | 0.55 | 1.7 | 1.6 |
| 2807 | A | 0.75 | 2.1 | 1.9 | |
| 2811 | A | 1.1 | 3.0 | 2.6 | |
| 2815 | A | 1.5 | 3.7 | 3.2 | |
| 2822 | B | 2.2 | 5.2 | 4.7 | |
| 2830 | B | 3.0 | 7.0 | 6.1 | |
| 2840 | B | 4.0 | 9.1 | 8.1 | |
| 2855 | C | 5.5 | 12 | 10.6 | |
| 2875 | C | 7.5 | 16 | 14.9 | |
| 2880 | D | 11.0 | 24 | 24.0 | |
| 2881 | D | 15.0 | 32 | 32.0 | |
| 2882 | D | 18.5 | 37.5 | 37.5 | |
* بدون در نظر گرفتن فیلتر RFI
آیتم های قابل سفارش جهت درایو VLT2800:
- فیلتر RFI (به صورت داخلی و خارجی)
- کارت های شبکه پروفیباس و DeviceNet (بصورت داخلی)
- یونیت ترمز دینامیکی Brake Chopper (بصورت داخلی)
- Motor Coil جهت افزایش طول کابل موتور تا ۲۰۰ متر
- پانل خارجی LCP2

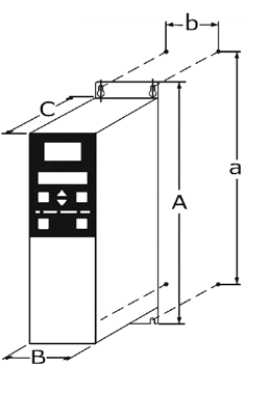

ابعاد (بر حسب میلیمتر):
| ارتفاع | ||||
|---|---|---|---|---|
| A | B | C | D | |
| A | 200 | 267.5 | 267.5 | 505 |
| a | 191 | 257 | 257 | 490 |
| پهنا | ||||
|---|---|---|---|---|
| A | B | C | D | |
| B | 75 | 90 | 140 | 200 |
| b | 60 | 70 | 120 | 120 |
| عمق | ||||
|---|---|---|---|---|
| A | B | C | D | |
| C | 168 | 168 | 168 | 244 |
